Tek Yönlü Kalıp Sistemi
Tek Yüze Perde Kalıp Sistemi ; Güçlendirilmiş H20 kirişler, Plywood yüzey tabakası, NPU Kuşak Sistemleri ve Destek payandası aksamlarının birlikte kullanıldığı dayanımı yüksek bir kalıp sistemidir. Kalıp yüzeyi tek taraflı olduğu için zemine kalıcı ankrajla tutturulur.
product image
product image
product image
product image
product image
product image
product image
1 / 7
slider
slider
slider
slider
slider
slider
slider
slider
slider
slider
slider
slider
slider
slider
slider
slider
slider
slider
slider
Sistem Özellikleri
Sistem Elemanları

TEK YÜZE PERDE KALIP SİSTEMİ GENEL ÖZELLİKLERİ :

Tek Yüze Perde Kalıbı, kalıp sistemleri arasında en ağır demir aksamına sahip, kalıba gelen beton ağırlığına karşı da en dayanıklı sistemlerden birisidir.  Tek yönlü kalıp, tek taraflı kalıp, tek yüz kalıp, tek yüzeyli kalıp gibi isimlerle bilinmektedir.

Tek taraflı kalıp yüzeyinde çalışma yapılmasını gerektiren ; Kütle Beton Perde Kalıpları, İstinat Duvarı Kalıpları, Karayolları çalışmaları, Yüksek Temel kalıpları, Sanat Yapıları ve İzolasyonlu Kalıp sistemleri gibi çalışmalarda kullanılmaktadır.

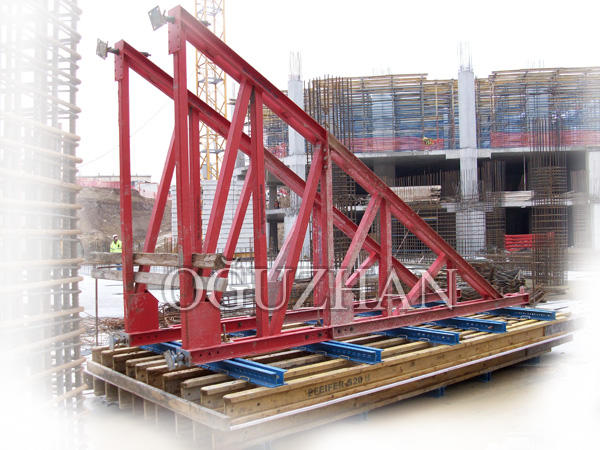

Tek Taraflı Perde Kalıbında : Yük aktarımına karşı güçlendirilmiş H20 kirişler, uzun kalıp ömrü için Plywood Yüzey Tabakası, sistemin güvenli bir şekilde kullanılabilmesi için birleştirilmiş NPU Kuşak Sistemleri ve sistemden gelebilecek bütün kuvvetlere karşı dayanım gösteren Destek Payanda kısımları birlikte kullanılır.

Tek Yüze Perde Kalıp Sistemi : Plywood Tabakası, H20 Ahşap Kirişler, NPU Kuşaklar (Dikey,Yatay, Ankraj Kuşağı), Kuşak Birleştirme Parçaları, Kalıp Ankraj Elemanları, Sıkıştırma Parçaları, Destek payandaları, Vinç kulpu ve Kalıp Aksesuarlarından oluşur.

Tek yönlü kalıp sisteminin, beton basıncına karşı dayanım göstermesi ve sistemin zemine sabitlenmesi için beton içinde kalıcı ankrajlar kullanılır.

Kalıp Sistemi olarak demonte edilmeden kullanılmak istenirse, çok ağır bir sistem olduğu için kurulum veya taşıma sırasında vinç kullanılması gerekir.

Tek Yüze Perde Kalıbı Malzemeleri, OĞUZHAN® markalı olarak TSE EN İSO 3834-2 Metalik Malzemelerin Ergitme Kaynağı İçin Kalite Şartları Standartına uygundur. Üretiminde kullanılan borular ve profiller mekanik ve kimyasal testleri yapılmış, TSE EN 10219-2 Yapısal Çelik Boru Standardına uygun borulardan imal edilmektedir.

TEK TARAFLI KALIP

TEK YÜZ KALIP

TEK YÖNLÜ KALIP

Teknik Dökümanlar
İstek formu

Tek yönlü kalıp sistemi kataloğumuz;
