Güvenlikli İskele sistemleri yapılacak işlerin durumuna göre yük sınıflarına göre ayrılmaktadır. Bu yük sınıfları statik projeleri de doğrudan etkilemekte ve raporlar yük sınıflarına göre değişiklik göstermektedir. En önemli kriter Ankraj Noktaları yani Ankraj Sayısı üzerinde olmaktadır.

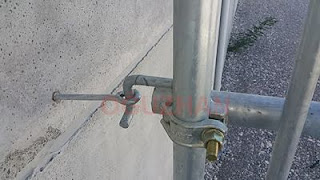

Ankraj; Cephe İskelelerinin duvar bağlantı kelepçeleri
ile bina betonuna sabitlenmesidir.
İskele ankraj sayısını ve yerlerini etkileyen diğer bir faktör de iskele dış yüzeyine uygulanacak file veya branda kaplama durumudur. İskele dış cephesinde kullanılacak file ve brandalar sisteme yelken etkisi yaptığı için kaplama durumuna göre ankraj noktalarının sıklığı statik hesaplamalarda dikkate alınmaktadır.

Kamalı Flanşlı Tip ve H Tipi Cephe İskele Sistemlerimiz için statik hesaplama sonuçlarına göre şekillenen varyasyonlar aşağıda ayrı ayrı sunulmaktadır.

Önemli Hatırlatma;
TS EN 12810 kapsamında, standart olarak iskele sistemleri 24,5 metre yüksekliğe göre statik hesapları ve değerleri hazırlanmıştır. Kurulacak iskele yüksekliğinin 24,50m den farklı olduğu durumlarda yapılması gerekenleri şu şekilde açıklayabiliriz.

a) Kurulacak iskele 24,5m den daha kısa ise yine standart firma statik hesaplarında belirtildiği ve gösterildiği gibi ankraj noktaları uygulanır.

b) Kurulumun 24,5m den daha yüksek olduğu durumlarda yeniden statik hesap yaptırılır ve yenilenen hesapta belirtilecek ankraj noktalarından iskele bina cephesine sabitlenir.

Hesaplamalar yük sınıfı 3 ve 4 için ayrı ayrı yapılmıştır. Yük sınıfınızı aşağıdaki tablo ve örnek hesaplamaya bakarak bulabilirsiniz.

İskele yük sınıflarına göre kabul edilen yük değerleri
Örnek Hesaplama
Örnek İskele Yük Sınıfı Hesaplaması / ÇSGB Cephe İskelelerinde Güvenli Çalışma Rehberinden

[tab] [content icon="fa fa-chevron-right" title=" FLANŞLI TİP"] GÜVENLİKLİ KAMALI FLANŞLI TİP İSKELE ANKRAJ NOKTALARI ;

[accordion] [item title="Açık, Kaplamasız - Yük Sınıfı 3 - Flanşlı Tip"]

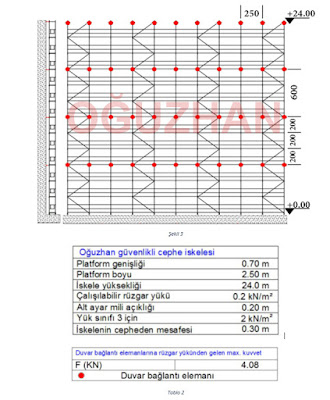

Kamalı Flanşlı İskele Kaplamasız, Açık Uygulamada Ankraj Noktaları -Yük Sınıfı 3
[/item] [item title="Geçirgen File Kaplamalı - Yük Sınıfı 3 - Flanşlı Tip"]

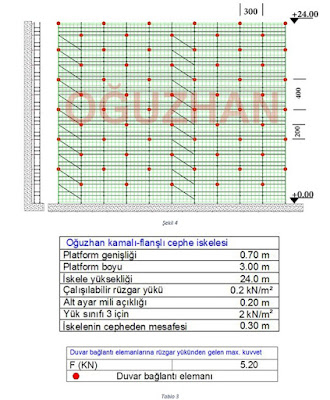

Kamalı Flanşlı İskele Geçirgen File Kaplamalı Uygulamada Ankraj Noktaları -Yük Sınıfı 3
[/item] [item title="Geçirimsiz Branda Kaplamalı - Yük Sınıfı 3 - Flanşlı Tip"]
Kamalı Flanşlı İskele Geçirimsiz Branda Kaplamalı Uygulamada Ankraj Noktaları -Yük Sınıfı 3
[/item] [item title="Açık, Kaplamasız - Yük Sınıfı 4 - Flanşlı Tip"]
Kamalı Flanşlı İskele Kaplamasız, Açık Uygulamada Ankraj Noktaları -Yük Sınıfı 4
[/item] [item title="Geçirgen File Kaplamalı - Yük Sınıfı 4 - Flanşlı Tip"]
Kamalı Flanşlı İskele Geçirgen File Kaplamalı Uygulamada Ankraj Noktaları -Yük Sınıfı 4
[/item] [item title="Geçirimsiz Branda Kaplamalı - Yük Sınıfı 4 - Flanşlı Tip"]
Kamalı Flanşlı İskele Geçirimsiz Branda Kaplamalı Uygulamada Ankraj Noktaları -Yük Sınıfı 4
[/item] [/accordion]
[/content] [content icon="fa fa-chevron-right" title=" H TİPİ"] GÜVENLİKLİ H TİP İSKELE ANKRAJ NOKTALARI ;

[accordion] [item title="Açık, Kaplamasız - Yük Sınıfı 3 - H Tipi"]
H Tipi İskele Kaplamasız, Açık Uygulamada Ankraj Noktaları -Yük Sınıfı 3
[/item] [item title="Geçirgen File Kaplamalı - Yük Sınıfı 3 - H Tipi"]
H Tipi İskele Geçirgen File Kaplamalı Uygulamada Ankraj Noktaları -Yük Sınıfı 3
[/item] [item title="Geçirimsiz Branda Kaplamalı - Yük Sınıfı 3 - H Tipi"]
H Tipi İskele Geçirimsiz Branda Kaplamalı Uygulamada Ankraj Noktaları -Yük Sınıfı 3
[/item] [item title="Açık, Kaplamasız - Yük Sınıfı 4 - H Tipi"]
H Tipi İskele Kaplamasız, Açık Uygulamada Ankraj Noktaları -Yük Sınıfı 4
[/item] [item title="Geçirgen File Kaplamalı - Yük Sınıfı 4 - H Tipi"]
H Tipi İskele Geçirgen File Kaplamalı Uygulamada Ankraj Noktaları -Yük Sınıfı 4
[/item] [item title="Geçirimsiz Branda Kaplamalı - Yük Sınıfı 4 - H Tipi"]
H Tipi İskele Geçirimsiz Branda Kaplamalı Uygulamada Ankraj Noktaları -Yük Sınıfı 4
[/item] [/accordion] [/content][/tab] NOT:  Ankraj yerleşimlerinden de anlaşıldığı üzere cephe iskelelerinin geçirimsiz branda ile kaplanması, sisteme çok fazla ankraj bağlantı noktası ilave etmektedir.

[warning title="DİKKAT" icon="exclamation-triangle"] Zorunlu olmadıkça iskele yüzeyini geçirimsiz branda veya benzeri örtülerle kaplamamanızı önemle tavsiye ediyoruz.. [/warning]
Şantiye ortamında duvar bağlantı kelepçelerini belirtilen ankraj noktalarından bağlamak her zaman mümkün olmayabilir, olmayacaktır da.

Kat yüksekliği fazla olabilir, özel bir yapı olabilir, ankraj bağlayacak döşemeye ulaşılamayabilir.
Bu gibi durumlarda Avrupa'da örnekleri olduğu gibi şantiyede yerinde çözümler üretmek gerekecektir. Fikir vermek açısından;

  • Örneğin, iskeleyi uzaktaki bir noktaya çelik halat aracılığı ile ankrajlamak gibi.
  • Veya duvar bağlantı borusunu şantiyedeki yerine özel uzunlukta imal ettirmek gibi.
  • Veya cepheye bakan 2 kolon arasına boru uzatıp sabitleyerek, duvar bağlantı kelepçelerinin bir ucunu iskeleye, diğer ucunu hazırlanan boruya kelepçelemek gibi.

Çelik Halat ile Uzak Ankraj Noktasına Gerdirme Örneği
Bu uygulamaları yaparken dikkat edilmesi gereken, inşaat mühendislerinden yardım alarak yukarıdaki tablolarda verilen duvar bağlantı elemanlarına rüzgar yükünden gelen max. kuvvet değerlerini statiksel olarak karşılayabilecek nitelikte uygulamalar yapmaktır.

Bir önceki yazımız olan ' Güvenlikli H Tipi İskele Kurulumu ' başlıklı gönderimiz de H Tipi iskeleyi kurarken ki sıralamalar hakkında bilgiler verilmektedir.
