GÜVENLİKLİ H TİPİ İSKELE KURULUMU


İskele kurulumunda sadece Oğuzhan Çelik İskele ve Kalıp San. A.Ş.’nin vermiş olduğu elemanları kullanınız.
İskelelerinizi kurarken iskele kurulum söküm talimatında belirtilen şartlara harfiyen uyunuz.
İskele çapraz elemanları 1 dolu 2 boş olarak montajlayınız.
Kurulumu aşağıdaki maddeleri takip ederek devam ediniz.
GÜVENLİKLİ H TİPİ İSKELE KURULUMU
GÜVENLİKLİ H TİPİ İSKELE KURULUMU

Aşama 1:  Alt Ayar Milleri
İskele yatay eleman uzunluklarına göre krikoları (ayar mili) sırasıyla yerleştiriniz. Zemin yumuşaksa veya düzgün değil ise zemin sertleşmesi yapılarak, iskele kurulacak şekle getirilir. ( İskele kurulum söküm talimatını inceleyiniz. )


Aşama 2: Başlangıç Yatayları
Başlangıç yataylarını iki ayar milinin üstüne yerleştiriniz.


Aşama 3: En Alt Sıra Yatay Elemanlar
Başlangıç ayaklarındaki pimlere iki taraflı olarak yatay elemanları yerleştiriniz.


Aşama 4: İskeleyi Teraziye Alma
Su terazisi kullanarak krikolar yardımıyla yatay elemanları düz hale getiriniz. Bu sayede iskelenizi temelden denge alarak üst katlarda oluşabilecek ayarsızlıkların önüne geçebilirsiniz.


Aşama 5: Merdiven İçin Platform
Merdivenli platformu yerleştireceğiniz bölüm altına iki adet platform yerleştiriniz.


Aşama 6: Dikey Çerçeveler
Dikey çerçeveleri üzerine yerleştiriniz.


Aşama 7: Yatay Elemanlar
Yatay bağlantı elemanlarını dikey çerçeve üzerindeki pimlere yerleştirerek çerçeveleri birbirine bağlayınız.


Aşama 8: Çapraz Elemanlar
Çapraz eleman  elemanı şekildeki gibi yerleştiriniz. Başlangıç ayağındaki pimden çapraz elemanın bir ucunu takıp diğer ucunu da dikey çerçevenin üst kısmında bulunan pime takınız.

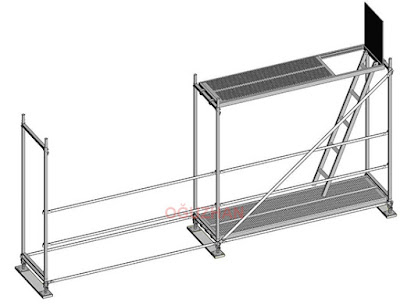

Aşama 9: Merdivenli Platform
Merdivenli platformu dikey çerçevenin üst kısmındaki profillere yerleştiriniz.


Aşama 10: Metal Platformlar
Metal platformları çift sıra olacak şekilde üst çerçeveleri koymadan yerleştiriniz.


Aşama 11: Üst Sıra Dikey Çerçeveler
Daha sonra iskele kurulum söküm talimatında belirtilen güvenlik tedbirlerini aldıktan sonra üst sıraya çerçeveleri sırayla yerleştiriniz.


Aşama 12: Üst Sıra Yatay ve Çaprazlar
Çerçevelerin ardından yatay ve çapraz bağlantıları sırayla yerleştiriniz.


Aşama 13: Topukluklar
Bağlantılardan sonra topuklukları yerleştiriniz ve iskele bitimine kadar bu yolları izleyiniz.


Aşama 14: Ankraj Bağlantı Noktaları
Dikey çerçeveleri yerleştirme esnasında ‘OĞUZHAN YÜK SINIFLARINA GÖRE ANKRAJ NOKTALARI’ bölümünde belirtildiği yerlerden duvar bağlantılarını gerçekleştiriniz.





Kamalı Flanşlı Tip İskele Kurulumu için tıklayınız.
